Fluke Networks IT200 Probe - Цифровой индуктивный щуп антенна FL-MT-8200-63A

Код: FL-MT-8200-63A


Цена: звоните
в корзину
цена от 07.04.2023
YM
Скидка или Вознаграждение: звоните

Производитель: NETSCOUT/FLUKE Networks

Наличие:
  • Под заказ



IntelliTone200


Fluke Networks IntelliTone 200 Probe (FL-MT-8200-63A) — индуктивный щуп-антенна для приёма цифрового и аналогового сигнала генератора (генератор не входит в комплект поставки). Щуп оснащен портом RJ45 и может использоваться как ответная часть, при тестировании витой пары на наличие неисправностей и ошибок установки коннектора RJ45 (совместно с генератором FL-MT-8200-61-TNR).


Применение цифрового индуктивного щупа IntelliTone 200 Probe:
  
  • Прием цифрового и аналогового сигнала от совместимого генератора

  • Трассировка кабеля в стенах, коробах, за подвесным потолком

  • Идентификация нужного кабеля, порта коммутатора или розетки пользователя

  • Отбор нужного проводника в кабеле

  • Определение ошибок распиновки коннектора RJ45 (требуется генератор MT-8200-61-TNR)




Примечание:

В аналоговом режиме для совместной работы можно использовать любой аналоговый щуп. Аналоговый функция тона SmartTone ™ используется для положительной идентификации кабелей в пучках.

Настройка режима IntelliTone ™ (опционально требуется совместное использование зонда IntelliTone)

См. рисунок 1 и 2.

  * Соедините испытательный прибор с кабелем.
  * Нажмите кнопку PORT, чтобы выбрать тип подключении (витую пару или коаксиальный кабель).
  * Нажмите MODE, пока не появится иконка музыкальной ноты, подача сигнала IntelliTone отображается на экране комбинацией символов І и О (1, 2, и 3 на рисунке 1

  * Переключение типа мелодий осуществляется двумя кнопками ? и ? и отображается в верхней левой части экрана ( 4 на рисунке 1).
После неоднократно нажатия кнопок ? и ?, тоновый сигнал IntelliTone перейдёт в аналоговый.

  * Для начала обнаружения включите тестирующий зонд IntelliTone при помощи поворотного выключателя.
  * Используйте зонд, чтобы определить общее местоположение тона в кабельном желобе открытого типа, коммутационной панели, или внутри стены, как показано в иллюстрации 2. Светодиодная шкала на корпусе зонда, будет отображаться получение сигнала IntelliTone, зелёным мерцанием.
Мощность принимаемо сигнала буде отображаться светодиодной шкалой от 1 до 8, чем больше их количество, тем ближе зонд к кабелю с подключённым источником сигнала.

Примечание:
Если Вы не можете определить местонахождение сигнала IntelliTone на кабелях с 2 проводниками, то вероятно он замкнут. Используйте функцию проверки прибора для обнаружения замыкания.

  * Для точной локализации включите тестирующий зонд IntelliTone при помощи поворотного выключателя в следующее положение.
  * Используемая проверка, поможет точно определить кабель в пучке или разъём подключения в коммутационной панели. Светодиодная шкала на корпусе зонда, будет отображаться получение сигнала IntelliTone, зелёным мерцанием.
Мощность принимаемо сигнала буде отображаться светодиодной шкалой от 1 до 8, чем больше их количество, тем ближе зонд к кабелю или разъему с подключённым источником сигнала.
IntelliTone200_1

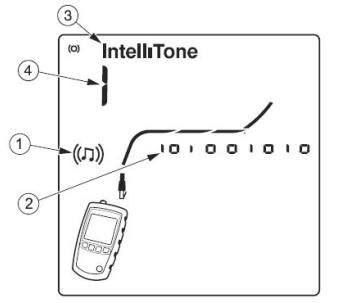

Рисунок 1. Отображение режима IntelliTone на дисплее
IntelliTone200_2

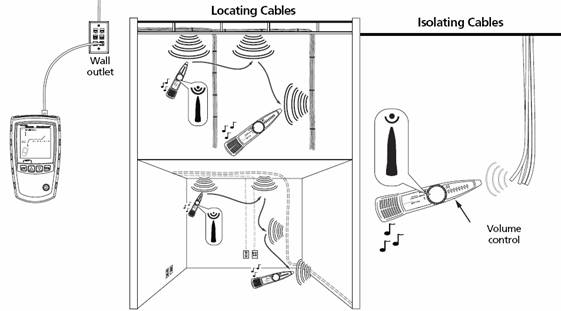

Рисунок 2. Метод использования различных режимов IntelliTone

Аналоговый способ обследования (дополнительное требуется наличие детектора тонового сигнала )

См. рисунок 3.

  * Соедините испытательный прибор с кабелем.
  * Нажмите кнопку PORT, чтобы выбрать тип подключении (витую пару или коаксиальный кабель).
  * Нажмите MODE, пока не появится иконка музыкальной ноты, далее нажимая на кнопки навигации(стрелки вверх и вниз), переведите прибор в аналоговый режим тона. На дисплее отображаться бегущие чёрточки –_–_–_–_– (2 на рисунке 3).
  * Аналоговый режим поддерживает 4 типа мелодий для их переключении используйте кнопки навигации(стрелки вверх и вниз) номер мелодии будет отображается в верхней левой части экрана (3 на рисунке 3).
Следует помнить что тип сигнала и номер мелодии меняется последовательно, многократное нажатие на одну и туже кнопку будет последовательно менять мелодии и типы сигналов.

Используйте детектор аналогового сигнала тона для поиска кабеля

IntelliTone200_3

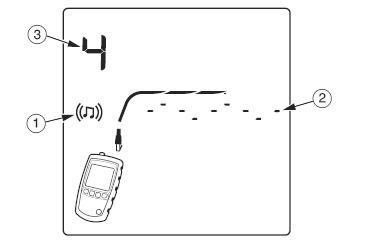

Рисунок 3. Отображение работы Аналогового режима

Использование функции SmartTone
Функция аналоговой генерации тонального сигнала - SmartTone™ определяет наличие соединения вежду устройствами и помогает выявлять отдельные пары в кабеле значительно упрощает процесс монтажа и настройки традиционных телефонных приложений, в которых передача осуществляется по одной паре проводников. В этом режиме на кабель подаётся пять сигналов разной тональности, которая меняются при каждом замыкании тестируемой пары. SmartTone работает как с IntelliTone так и другими аналоговыми зондами.

Режим SmartTone дает полную уверенность в том, что специалист найдёт правильную пару проводов, как при монтаже кабеля на кроссе, так и при поиске и устранении неисправностей с передачей голоса. Кроме того, этим режимом можно пользоваться для диагностики любых других типов кабеля, которые поддерживаются IntelliTone Pro: неэкранированная витая пара, коаксиальный кабель, телефонный провод, а также аудио провода, провода систем безопасности и любые другие виды двужильного кабеля.

Примечание:
Используйте функцию SmartTone только на неоконцованных кабелях, испытуемые проводники должны быть оголёнными. Не используйте эту функцию на силовых проводах.

  * Нажмите кнопку PORT, чтобы выбрать тип тестируемого кабеля (витая пара или коаксиальный)
  * Нажмите MODE, пока на экране не появится режим генерации сигнала.
  * Нажатием кнопок переключения ? и ?переведите прибор в аналоговый режим работы (надпись IntelliTone исчезнет с экрана).
  * На далеком конце испытуемого кабеля, поднесите аналоговый зонд к тестируемому кабелю.
  * На мгновение замкните пару проводников для витой пары или центральную жилу с экраном для коаксиального кабеля. Если мелодия тона в момент замыкания изменяется, Вы нашли подключенную пару.

Использование функции проверки карты проводов (дополнительное требуется использование IntelliTone Pro 200)

Испытательная функция прибора IntelliTone Pro 200 предназначена для проверки схемы разводки проводов и выявления распространённых ошибок. Таких как обрыв, замыкание, перепутанные пары.

  * Нажмите кнопку PORT, чтобы выбрать тип тестируемого кабеля (витая пара или коаксиальный)
  * Поверните вращающийся переключатель зонда в положение CABLE MAP
  * Соедините MicroScanner2 и зонд IntelliTone Pro 200 через тестируемую линию как показано на Рисунке 4.
  * Нажмите MODE, пока на экране не появится режим генерации тонового сигнала. Выберете режим цифровой генерации тона IntelliTone (соответствующий значок будет обозначен в верхнем левом углу).
  * Светодиод детектора и звуковые сигналы выдадут следующую информацию по схеме разводки:
IntelliTone200_4

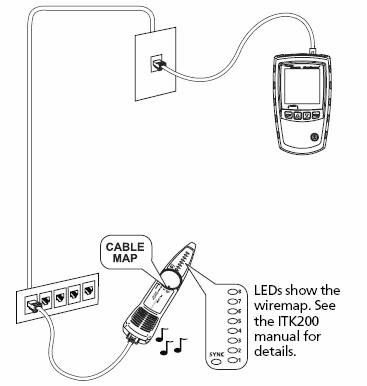

Рисунок 4. Использование зонда IntelliTone Pro 200 для проверки карты проводов.

Примечание:


  * Номер каждого светодиода соответствует контакту разъема. Вы также можете для проверки непрерывности экрана задействовать светодиод SYNC. "Проверка непрерывности экрана кабеля"
  * Так как каждый светодиод, соответствующий определенному контакту разъема, мигнет несколько раз, а затем должен гореть непрерывно в течение секунды. Мигание указывает на то, что светодиод является следующим по порядку.
  * Зонд также будет издавать звуковые сигналы разной высоты, чтобы сообщить о правильной схеме разводки или об ошибках, замыканиях и обрывах.
  * Ошибки в разводке: если один светодиод мигает, а затем другой светодиод горит в течение одной секунды, то проводник, соответствующий первому светодиоду, перепутан с проводником, соответствующим второму светодиоду.
  * Короткое замыкание: если два светодиода одновременно загораются и непрерывно светят в течение одной секунды, то они замкнуты. Если замкнуто более двух проводников, светодиоды для закороченных проводников будут сигнализировать об обрывах.
  * Обрыв: если светодиод мигает, а затем не загорается никакой светодиод, это свидетельствует об обрыве.

См. рисунок 5

IntelliTone200_5

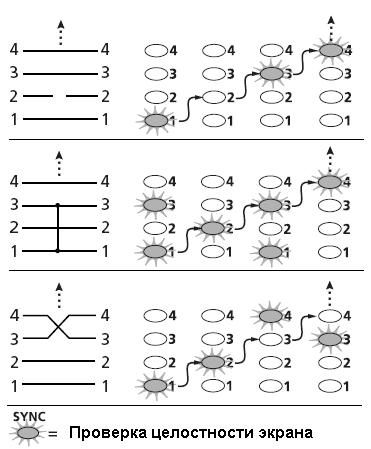

Рисунок 5. Метод отображения карты проводов при помощи светодиодной шкалы зонда IntelliTone Pro 200

Купить NETSCOUT/FLUKE Networks Fluke Networks IT200 Probe - Цифровой индуктивный щуп антенна FL-MT-8200-63A в интернет-магазине компании "Бизнес ТЕЛЕКОМ" вы можете просто запросив обратный звонок и согласовав детали с менеджером. Доставка осуществляется по всей территории России и Казахстана. Возможен самовывоз из Екатеринбурга.
